MS7044T隔離配電器（支持一通道配電輸入二入二出）
介紹：
MS7044T隔離配電器?
?
一、特性
·2入2出
·第 一通道
變送器信號4~20mA（帶配電）輸入，隔離輸出直流電流或電壓信號
·第二通道
直流信號輸入，直流信號輸出
二、技術規格
·雙通道隔離配電器。? ·第 一通道的輸入端連接現場二線制或三線制變送器，向現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號，經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流電流或電壓信號。? ·第二通道的輸入端連接現場各種設備的直流信號源，信號經過隔離。 向控制系續或其它儀表輸出直流電流或電壓信號。? ·直流電源供電方式，供電電源一輸入一輸出以及各通道之間隔離。 ·標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈黃壓緊連接。? ● 輸入 第 一通道變送器輸入 輸入信號∶4-20mA 給變送器的配電電壓∶≥18V 輸入阻抗∶24Ω zui大輸入電流∶約24mA 第二通道直流信號輸入? 輸入信號∶4-20mA，1-5V，或其它指定信號 輸入阻抗∶電流輸入時24Ω;電壓輸入時≥500KΩ | ●輸 出? 輸出信號∶4-20mA，1-5V，或其它指定信號 負載電阻∶4~20mA輸出時，≤550Ω（出廠默認）? 1~5V輸出時，≥100KΩ 輸出紋波∶<10mVp-p ●供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗（24VDC供電時）∶<65mA ● 綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MQ/500VDC 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）? |

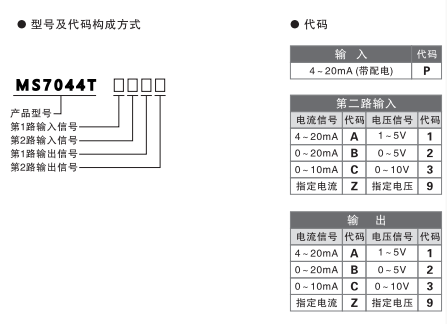

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

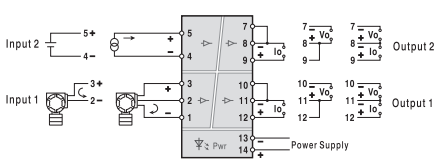

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
