MS6045直流信號輸出隔離式安全柵（一入一出）

添加時間：	2020-09-06 17:11:40

介紹：

MS6045直流信號輸出隔離式安全柵（一入一出）

一、特性
      ● 驅動危險現場的本安設備，負載可高達750Ω。
      ● 可選擇4～20mA或1～5V信號輸出，或其它所需的直流信號。
      ● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
      ● 帶有工作電源指示燈。
      ● 單通道，一路輸入一路輸出，本安輸出回路[Exia]IIC，輸出回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①MS6045信號輸出隔離式安全柵，接受來自處于安全區調節器或操作器的4～20mA信號，經本隔離式安全柵隔離傳送，重現并驅動處于危險現場的電氣（I/P）轉換器、閥門定位器各種線性執行器、顯示設備等本安儀表。
      ②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：MS6045
●型號規格（代碼）
      代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
      電源接線：獨立的接線端子13－，14＋，可帶電拔插
      電源電壓： 20~35VDC
      余波Wpp：＜5％
      電流損耗：約80mA
      源指示：得電時LED燈亮；綠色
●輸入回路（安全區）
      輸入通道：端子11－，12＋接線（參見端子接線圖）
      電流信號：4～20mA
      輸入阻抗：內置輸入電阻100Ω
      輸入壓降：20mA時，<4V
●輸出回路（Exia IIC危險區）
      輸出通道：端子1－，2＋接線（參見端子接線圖）
      輸出電流：4～20mA
      電流輸出時允許負載:750Ω(4～20mA,0～20mA輸出時)
      輸出電阻：＞2MΩ
●性能指標
      標準精度：±0.1%FS
      溫度漂移：±0.015%/℃

      響應時間：≤1s（0→ 90%）
      穩定時間：≤3s
      電源電壓變動影響：±0.1%（允許電壓范圍）
      負載電阻變化影響：±0.1%/250Ω
      通道隔離：輸入－輸出－電源之間隔離
      絕緣電阻：≥100MΩ/500V DC（AC）
      隔離能力：1500VAC/1分鐘50Hz
      安全區與危險區
      之間間隔離電壓：250VAC
      抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
      工作溫度：0～＋60℃
      儲運溫度：－20～＋80℃
      環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
      結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子
      外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
      整機重量：約110g
●安全防爆認證參數：整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求
     防爆等級標志：[Exia Ga]IIC

最大安全電壓(Um)：250VAC/DC

(1-2, 4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF

四、型號選擇

五、外形尺寸、安裝圖
     ● 安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ● 典型應用
       1. 適合將現場信號輸入隔離轉換：信號一入一出。
       2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

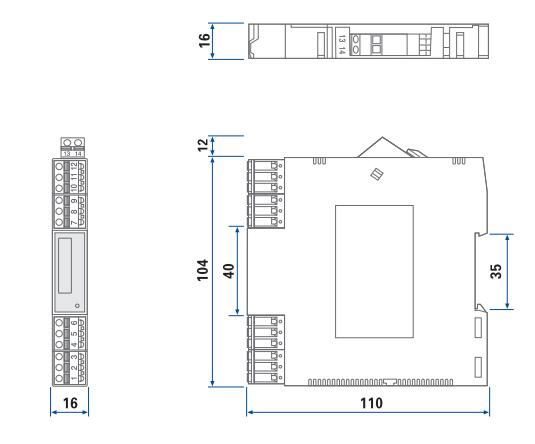

● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

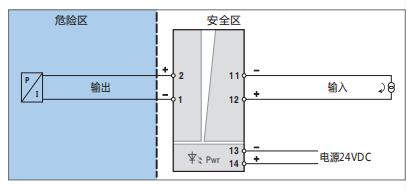

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
